Модульная система IPS -
Комплексное ПО для автоматизации производства

Администрирование системы и просмотр данных

Интеграция с САПР

Управление технической документацией

Электронный архив документов

Управление данными об изделии

Управление проектами

Справочно-информационная база данных

Контроль изменений в инженерных данных

Базовые модули IPS

Обеспечение базовой функциональности серверной части системы - загрузка и взаимодействие серверных модулей, работа с базой данных и управление транзакциями и т.д.

Настройка системы под требования предприятия, импорта пользователей из доменов Windows, настройки прав доступа и просмотра журнала событий, анализа статистики запросов в базу данных и пр.

Обмен информацией между различными базами IPS, а также с другими информационными системами посредством XML-файлов.

Конвертация баз данных из информационных систем предыдущего поколения.

Защита от несанкционированного доступа к файлам документов, извлечённых для просмотра и редактирования в рабочий каталог пользователя системы.

Хранение файлов и двоичных данных на защищённых дисках серверов. Ускоряет доступ к файлам и позволяет хранить информацию на носителях, не поддерживаемых СУБД.

Клиентская часть IPS, устанавливается на каждое рабочее место и обеспечивает загрузку и функционирование клиентских модулей расширения системы. Navigator предоставляет базовый набор функций для работы с информационными объектами

IPS Application Server

IPS Database
Configurator

IPS Briefcase

IPS Database
Migration

IPS FileStorage
Security

IPS Data Vault
Server

IPS Navigator

IPS позволяет представить любой материальный предмет или действие в виде информационного объекта, который характеризуется: типом, набором атрибутов (содержащих характеристики этого объекта), связями с другими объектами, а также жизненным циклом. В качестве информационного объекта можно представить всё что угодно: изделие, документ, проект, техпроцесс, пользователь системы и т.д.

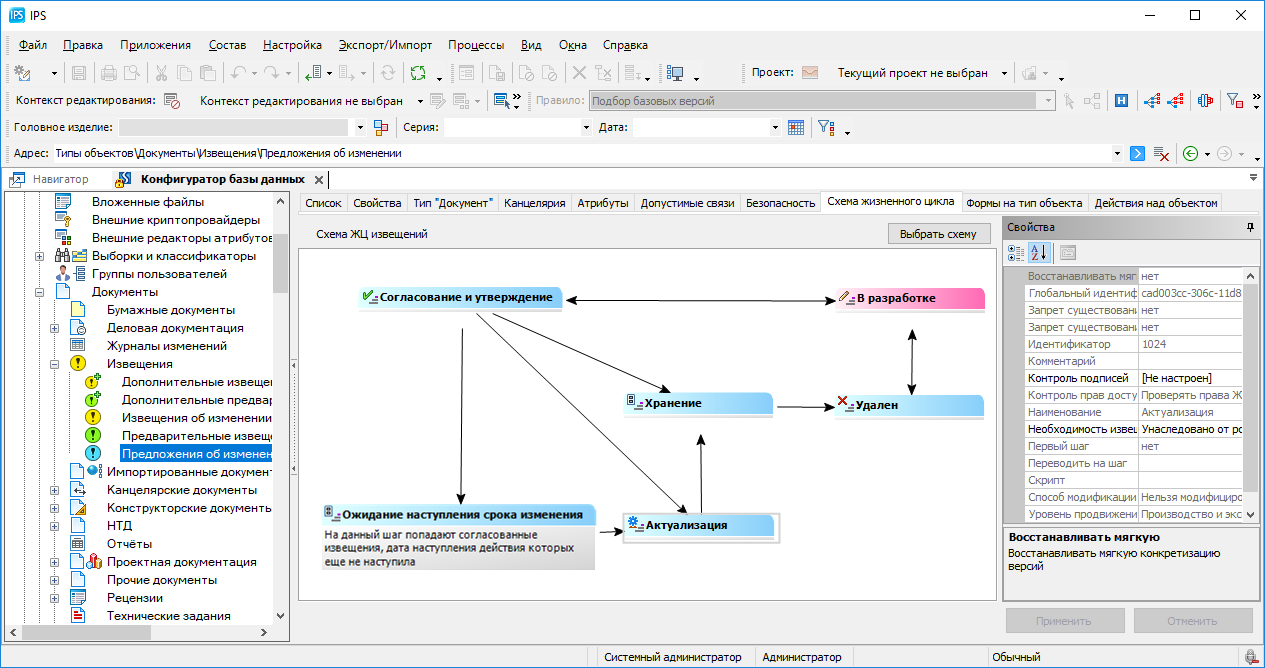

Важнейшим свойством любых объектов в IPS является их схема жизненного цикла, которая позволяет описать изменение поведения, прав доступа и атрибутов объекта в процессе его жизни. С каждым типом объектов можно сопоставить свою схему жизненного цикла, причем некоторые ее свойства (например, права доступа к объектам на каждом этапе) можно задать индивидуально для каждого типа объектов.

IPS CAD Connectors являются мостом между PLM-системой и соответствующей CAD-системой.

Интеграция с CAD-системами позволяет быстро произвести первичный ввод деталей и сборок в IPS. При занесении сборки IPS Search разворачивает ее состав, строит дерево зависимостей, определяет для каждого компонента сборки требуемый тип документа и набор атрибутов. Собранный пакет данных заносится в IPS Search с минимальным участием пользователя.

Связь между CAD и IPS Search двухсторонняя. Это значит, что при изменении параметров (свойств) моделей, сборок и чертежей в CAD-системе автоматически поменяются и связанные с этими свойствами атрибуты в IPS Search и соответственно, в спецификациях – составах изделий.

Inventor

SolidWorks

AutoCAD

Creo

SIEMENS NX

Компас-3D

Solid Edge

nanoCAD

Универсальное клиентское приложение IPS предоставляет следующий набор функций:

• загрузка клиентских модулей расширения;
• создание и удаление информационных объектов;
• просмотр и редактирование атрибутов информационных объектов и их связей, в т.ч. с помощью настраиваемых форм ввода данных;
• просмотр и редактирование состава информационных объектов (в т.ч. с помощью буфера обмена);
• команды библиотечного доступа к объектам (Взять на редактирование, Завершить изменения, Отменить изменения);
• команды импорта файлов в базу данных IPS;
• команды вызова внешних программ для просмотра, редактирования и печати файлов документов;
• закладка для просмотра файлов различных форматов, включая средства создания и просмотра графических замечаний (redlining);
• команды для работы с аутентичными файлами документов;
• закладки для просмотра состава и применяемости информационных объектов;
• закладка для просмотра и назначения прав доступа на выделенные объекты;
• средства для работы с версиями объектов (создание версий, просмотр дерева версий, подбор версий в составе с помощью правил подбора и контекстов редактирования);
• поиск информационных объектов с помощью выборок, классификаторов и фильтров;
• средства для работы с итерациями объектов;
• команда для выгрузки на диск файлов отмеченных в навигаторе объектов, включая файлы входящих объектов, а также средства конвертации внутренних документов IPS в форматы XML, PDF и WMF.

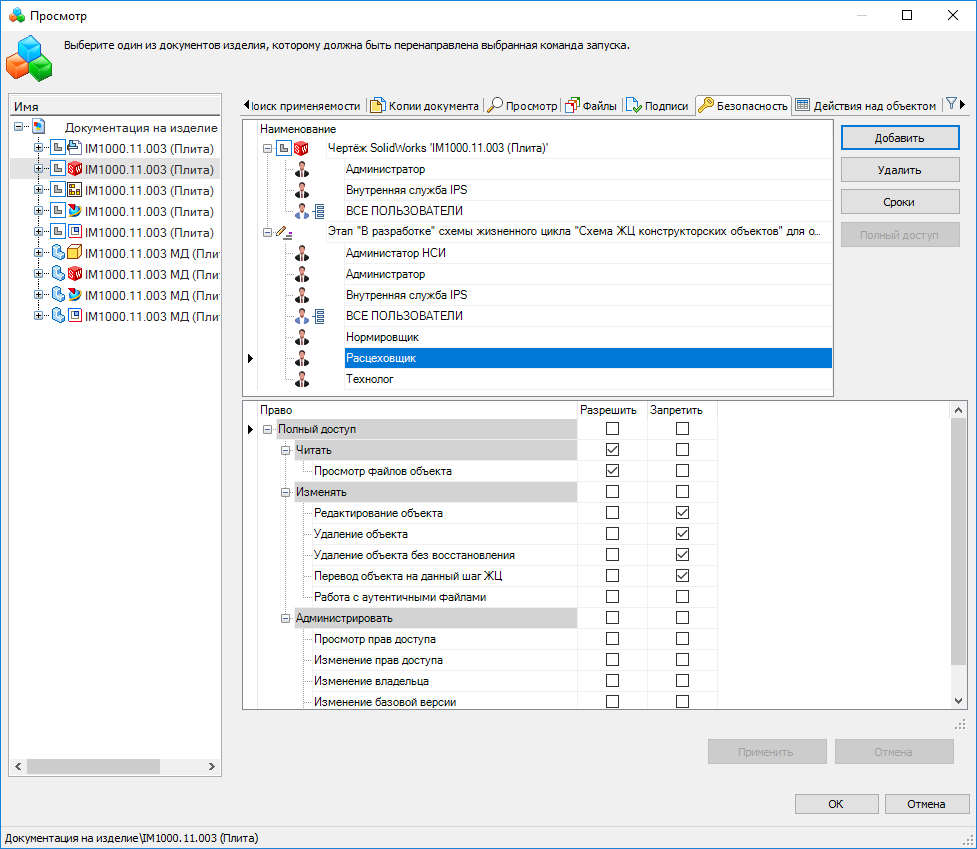

IPS Search LT обеспечивает как мандатный, так и дискреционный многоуровневый контроль прав доступа к любым информационным объектам системы - архивам, документам, изделиям, классификаторам, процессам и т.д.

Права доступа определяются шагом жизненного цикла объекта, проектом, а также могут быть заданы непосредственно на сам объект или группу объектов. Права доступа могут быть унаследованы от объектов, в состав которых входит проверяемый объект. Все действия над информационным объектом любого типа могут быть записаны в журнал аудита системы. Специальная служба защищает от несанкционированного доступа файлы, извлечённые для просмотра и редактирования на рабочую станцию пользователя.

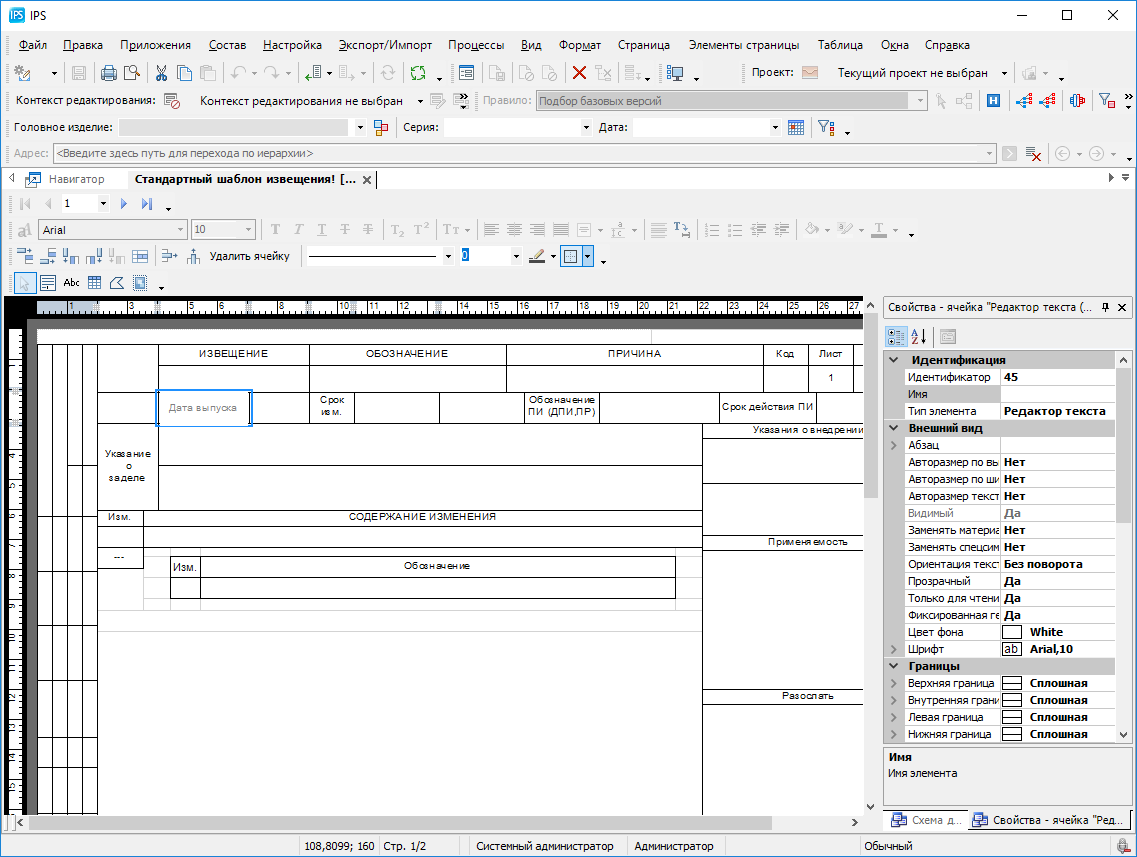

Разработка текстовых документов

Собственный редактор текстовых структурированных документов и шаблонов к ним

Возможность создавать любые новые и редактировать имеющиеся формы бланков технологической документации, извещений, различных ведомостей и отчетов

Хранение документов и бланков в формате XML, PDF или WMF

Поддержка документов, состоящих из нескольких файлов (чертежи на нескольких листах, гибридные чертежи TIFF+DWG и др.), документы, включающие в себя ссылки на другие документы (XREF в AutoCAD, 3D-детали, входящие в 3D-сборку и т.д.)

IPS позволяет упорядочить хранение документов путём размещения их в электронных архивах. Помимо упрощения процедуры поиска и классификации документов такой метод хранения облегчает управление правами доступа к документам, т.к. права можно назначать не на каждый документ в отдельности, а на все документы того или иного архива. Кроме того, на архивы утверждённых документов можно назначать контроль наличия определённого набора подписей, которыми должны обладать документы для регистрации в таких архивах. Также любому архиву можно назначить набор атрибутов, которые автоматически будут добавляться документам, регистрируемым в этом архиве.

В IPS архивный модуль не является обязательным, поэтому документы могут располагаться вне архивов. В этом случае контроль прав доступа, подписей, атрибутов и пр. осуществляются ядром системы на основании общих правил работы с информационными объектами.
Также в комплект поставки системы входят модули интеграции с MS Office, предоставляющие следующий функционал:

• доступ к командам IPS непосредственно из редакторов MS Word и MS Excel;
• запись различной информации из базы IPS в файлы документов MS Office (значения атрибутов, информацию о подписях и пр.);
• индексацию документов MS Word и MS Excel для поиска документов по их содержимому;
• подсистема рецензирования документов с использованием встроенных средств MS Office.

Автоматизация функций
ОТД

Модуль работы с архивами обеспечивает учёт и хранение документов, передаваемых в отдел технической документации (ОТД).
При этом решаются следующие задачи:

Регистрация и хранение подлинников и дубликатов документов.

Учет применяемости документации.

Ведение сканированного архива документации.

Учет выдачи (рассылки) и возврата копий внутренним и внешним абонентам.

Регистрация извещений об изменении документации.

Рассылку писем и заданий и контроль сроков их исполнения;

Управление документооборотом и бизнес-процессами предприятия

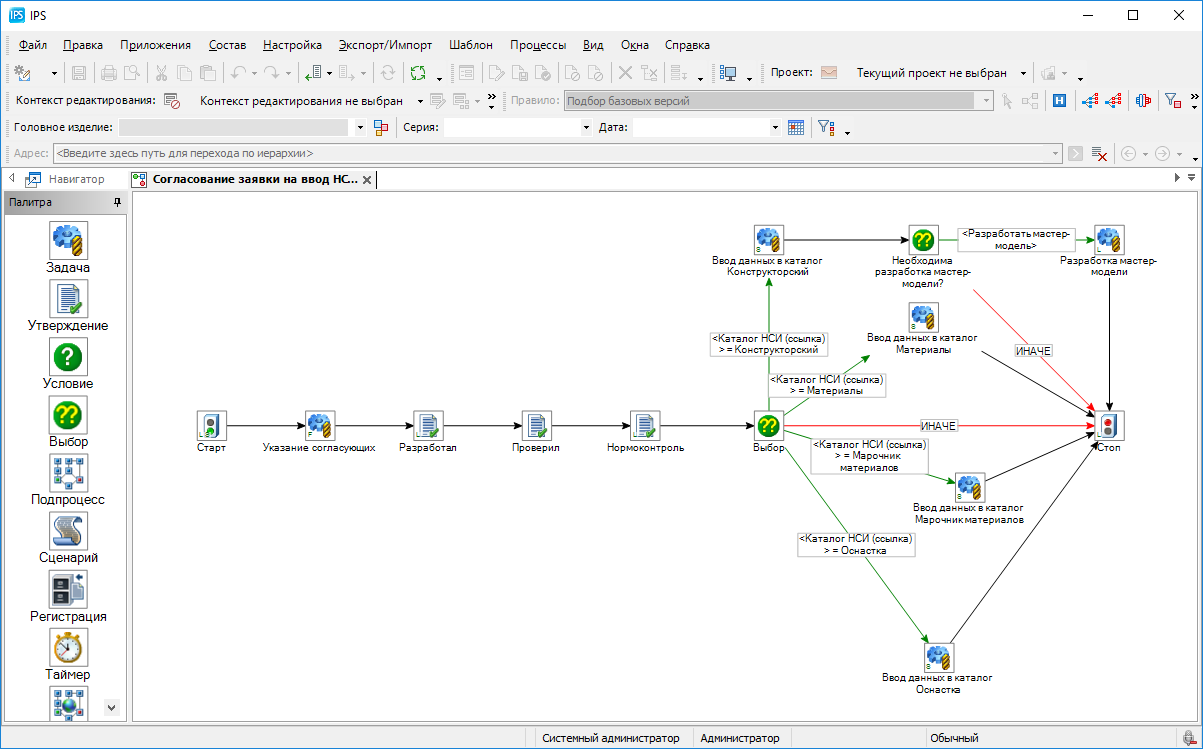

Графический редактор бизнес процессов и маршрутов прохождения документов;

Модуль маршрутизации информационных объектов IPS Workflow обеспечивает следующий функционал:

Развитая логика с использованием системных и пользовательских переменных, условных переходов, параллельной и последовательной маршрутизации, пользовательских подпрограмм и т.д.;

Настраиваемые экранные формы для организации диалога с пользователями - участниками процесса;

Таймеры для ограничения времени прохождения ветвей маршрутов или автоматического запуска других ветвей или маршрутов по истечении указанного срока;

Автоматическое передвижение вложенных объектов по шагам схем жизненного цикла;

Автоматизированная рассылка уведомлений держателям копий документов;

организация обсуждений и форумов с привязкой их к любым информационным объектам;

Модуль IPS ECO обеспечивает проведение изменений утвержденных документов с выпуском извещений различных типов: извещения об изменении, предварительные извещения, предложения об изменениях и дополнительные извещения.

В системе имеется встроенный редактор извещений, в котором реализованы различные функции по оформлению извещения: вставка графики, формул, сортировка, автоматическое заполнение различных граф и т.п. Система поддерживает упрощенное проведение изменений через журнал изменений по ГОСТ 2.503-90, а также создание комплектов извещений.

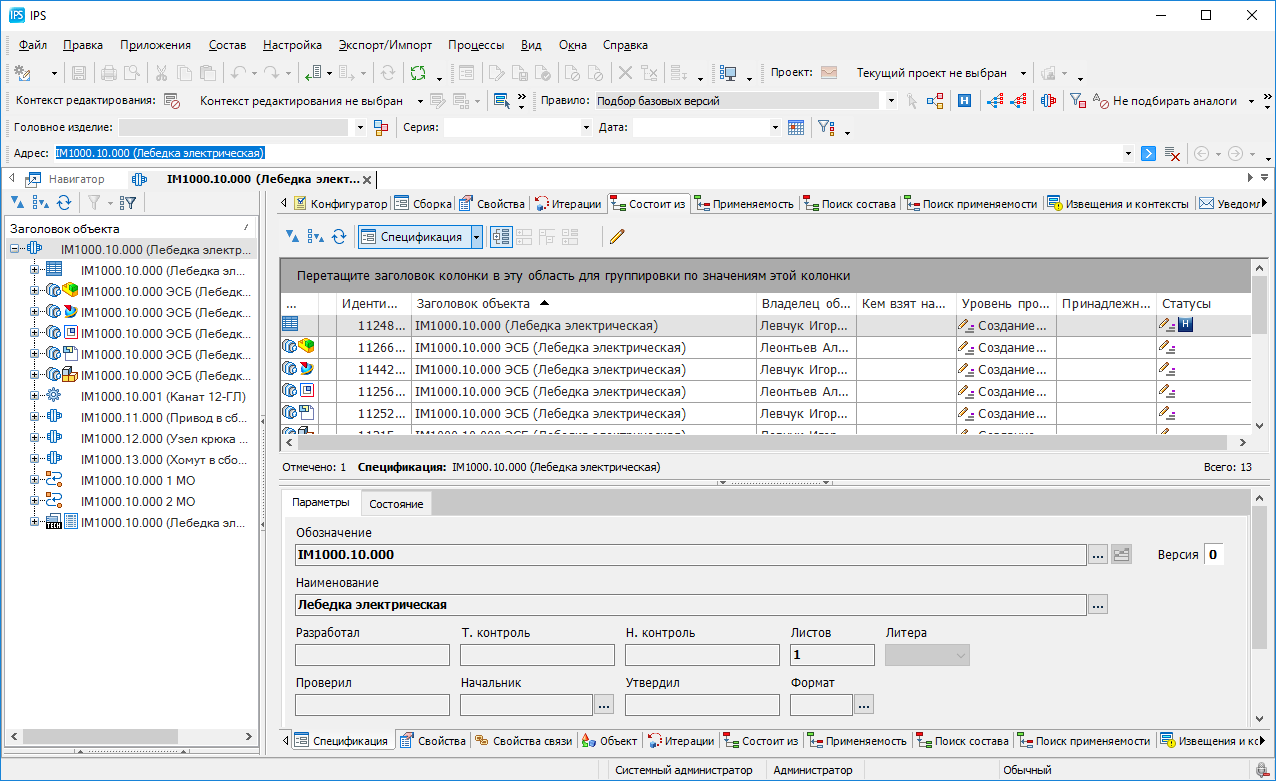

Управление составом изделия

Формирование состава изделий в IPS может осуществляться несколькими способами. Например, Cadmech позволяет на основании сборочного чертежа автоматически сформировать его спецификацию и получить состав изделия. Формировать состав изделия можно также:

автоматически при занесении в IPS сборочных моделей Autodesk Inventor, NX, SOLIDWORKS, SolidEdge, Creo, КОМПАС-3D;

автоматически при сохранении документов Altium Designer, Mentor Graphics и E3.Seris;

Специальный механизм позволяет настроить допустимые замены в составе изделия и получать информацию с учетом актуальных заменителей. Также есть возможность настроить аналоги для глобальной замены одного объекта на аналогичный объект в составах.

с помощью специальных команд в режиме отображения дерева состава изделия в Навигаторе;

из внешних программ с помощью функций API.

Конфигурирование состава изделий

Состав изделия может быть изменен по требованию заказчика, поэтом у для предотвращения лавинообразного роста вариантов исполнения изделия в IPS добавлен конфигуратор состава изделий. Он позволяет сформировать избыточный состав изделия, указав условия применения тех или иных позиций в зависимости от значений опций, заданных при заказе данного изделия.

Также можно создавать типовые комплектации изделия, в которых часть опций уже имеют значения, а заказчику остаётся только выбрать значения не заданных в комплектации опций. В результате работы конфигуратора может быть сформирована спецификация заказа, в которой хранится список согласованных с заказчиков опций изделия, что позволяет получить точный состав изделия на дату исполнения заказа.

Грамотная организация проекта - cроки, структура, связи, задачи и т.д

Модуль управления проектами

Назначение ресурсов и исходных данных

Оперативный контроль хода выполнения проекта/задачи и процесса разработки документации.

Экспорт/импорт проектов через XML, для обмена данных с системами управления проектами, например MS Project.

Автоматизация управления проектом - внесение изменений, отслеживание конфликтов, контроль и рассылка заданий

IPS IMProject предназначен для планирования, координации и контроля работ над проектами. Это инструмент руководителей верхнего и среднего звена.

Управление требованиями для создания дерева требований, которым должно соответствовать проектируемое изделие, на основе технического задания

Безопасная коллективная работа c помощью ограничений прав доступа пользователей к различным наборам проектов

Детализация проекта исполнителями и иерархическая структура

Единая справочная база для всех служб предприятия

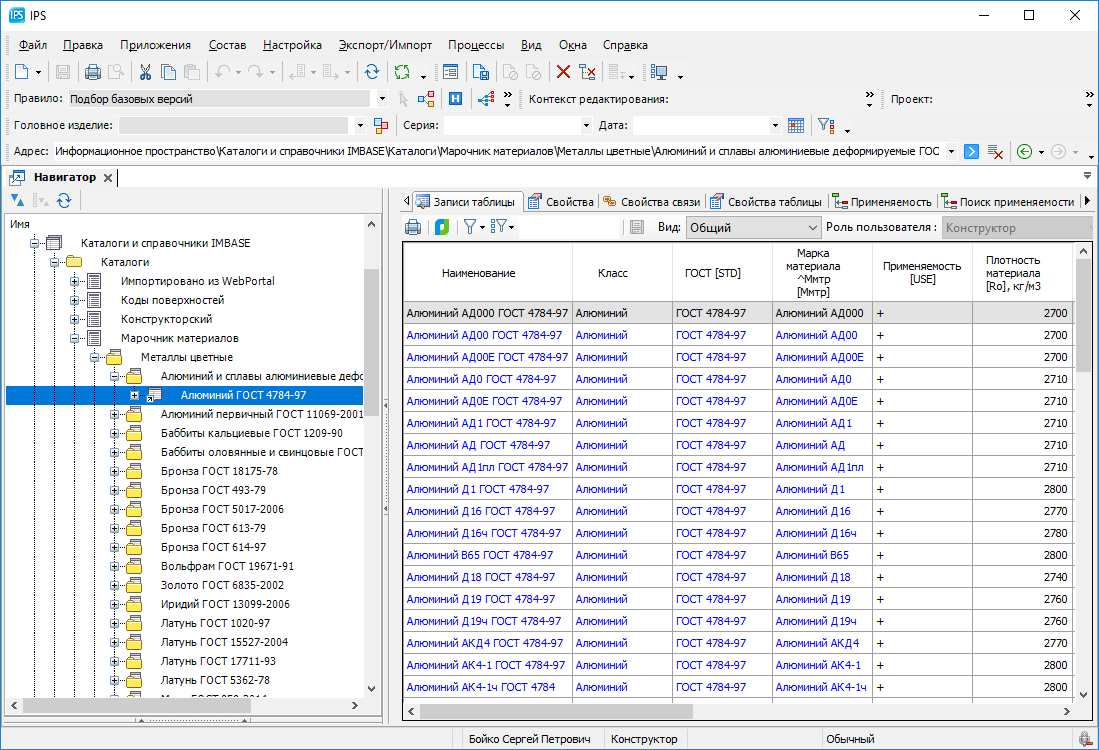

IPS IMBase - это корпоративная система хранения и управления справочными данными, предназначенная для создания, пополнения и ведения иерархических баз данных стандартных элементов, материалов и других объектов, используемых службами предприятия в процессе технической подготовки производства.

IPS IMBase поставляется уже предварительно наполненной - это более 3000 ГОСТов и 4.000.000 записей.База содержит более 3400 наименований марок черных и цветных металлов и сплавов, марок пластмасс, покрытий, наименований клеев и т.д.

База данных логически организована как двухуровневая система с раздельным хранением данных и состоит из каталогов и таблиц типоразмеров конкретных изделий.
